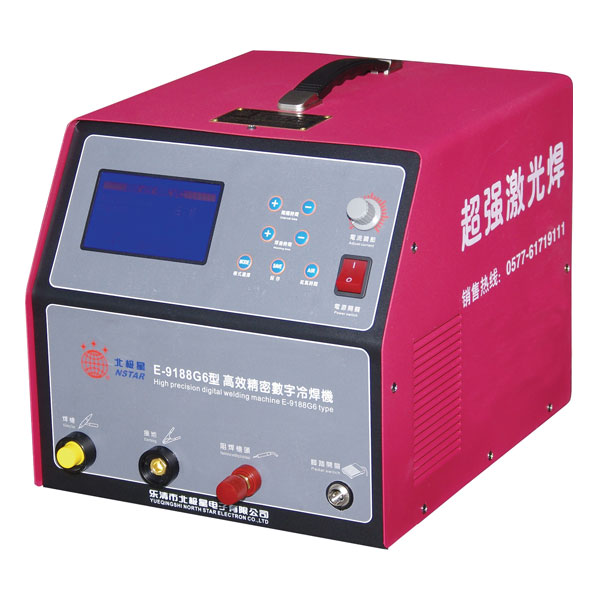

E-9188G6型是在原G3、G5型的基礎改進、添加了全新的功能，全新的控制界面，主要功添加了阻焊功能(工模具修補機)和簡易模式(傻瓜模式)。
1、阻焊模式：能固定1.0mm以內的焊絲，也能作0.2mm以內的貼片修復
2、簡易模式：直接選擇焊絲直徑大小就可以工作，不用其他的繁瑣調節。
增加了5.7寸液晶顯示器、數字微電腦技術，可以準確的顯示所調節的相應參數，更加穩定的控制。焊接時間范圍調節更細膩更精確。
E-9188G6型冷焊機工作原理：
本機采用大功率逆變電源技術(AC-DC-AC-DC),把市電轉換成底電壓，大電流的直流電源，使其達到我們所需要的焊接電源條件，在通過微電腦技術，對焊接的時間和脈寬進行精密控制，使轉換出來的電能在瞬間通過脈沖電弧的形式釋放于鎢極與工件之間，溫度極高的電弧使金屬材料組成的工件和焊絲迅速融化而熔接在一起，達到焊補目的。
這種焊補方法的特點是：時間很短，發熱量很小。本焊機可在幾十毫秒內完成焊絲和工件熔接過程，相對于普通焊機（大于幾秒鐘）來說，傳導到工件的熱量少得多。所以就工件基體來說，發熱較少，焊點以外的材料溫升小，不會產生退火、變色現象。由于每個焊接脈沖產生的熔池體積小于1mm，其形成的應力也較小。雖然一項焊補需要很多個熔池組合起來，但由于焊點的應力方向分散，工件受到的集中應力較小，所以焊補后工件變形較小。
E-9188G6型是我公司自主開發的最新金屬修補焊機，它具有以下優點：
1.熔接強度高：完全冶金熔接，修補處可銑、銼等后期加工。
2.修補精度高：可使用圓絲補材進行修補，不會失去原基準面，多余焊料少，后期整形容易，最小修補量為0.1mm（使用直徑0.1mm的補材）。
3.修補速度快：最快修補量可達100mm6/min。
4.基材損傷小：發熱點小，不會造成基材退火變形。
5.功率分配合理：使用微電腦芯片控制，各種不同直徑的材料都能獲得****功率。
6.電壓適應范圍大：使用開關電源，當電壓變化在±20%的范圍內波動時，機器仍能保證正常工作，并維持穩定的輸出功率。
7.電連接方便：配有快速接頭連接器，可很方便地連接安裝。
8.阻焊功能：可方便的對焊絲進行固定和薄片的阻焊。
9.攜帶方便：整機體積小，390*325*310，重量輕17kg。
性能指標:
可焊補材料：除鋅、錫等熔點很低的材料和硬質合金外，各種金屬材料制成的工件均可修補。
可焊補項目：1.設備和模具在使用過程中產生的局部磨損。
2.制造過程中加工缺陷，如砂眼氣孔、尺寸超差、棱角損傷、氬焊不足等。
3.型腔的銹蝕斑等凹陷。
4.可用于薄板焊接，鋼管焊接等連續作業
5.可用于五金產品加工焊接。
使用電源：單相220V±20% 50Hz
額定功率消耗：10-5000W
瞬時****功率：大于60KW
電流調節：旋鈕無極調節1-200A，焊接時間30-1000(ms)，間隔時間10-2000(ms)。
主機體積：390*325*310
主機重量：17kg
一、各按鍵功能說明:
本機共有7個按鍵，分別為間隔時間增加和減少鍵， 焊接時間增加和減少鍵，工作模式選擇鍵， 保存功能鍵及延氣時間選擇鍵。
1）間隔時間調節按鍵：
①間隔時間在連續模式時的調節范圍為10-2000(ms)，通過“+”或“-”可調節此值大小，調節一次進度為10ms，可改變每次不工作的時間長短。
②在阻焊模式下。
間隔時間顯示為“單點”時，為單點阻焊，若按下間隔時間調節“-”鍵，該參數向下可進行調節。
間隔時間為70或70以上時，焊接時間****限定值為99。
間隔時間為65或65以下時，焊接時間****限定值為70。
間隔時間為35或35以下時，焊接時間****限定值為50。
間隔時間為20或20以下時，焊接時間****限定值為30。
間隔時間的數值為20以上時，每調節一步，步進數為5。
間隔時間的數值為20以下時，每調節一步，步進數為1，在阻焊模式下，此值最小限定為1。
③在單點模式、簡易模式、氬焊模式，此功能不顯示，且該參數不可調。
2）焊接時間調節按鍵：焊接時間的調節范圍為30～1000（ms），通過“+”或“-”可調節焊接的工作時間。與電流大小調節一起調節，可控制每個焊點的熔深、熔寬，并可調至不同直徑和材料的焊絲的****焊接參數。此功能在簡易模式和氬焊模下不顯示，表示該參數在此模式下不可調。
3）電流大小調節旋鈕：通過電流大小調節旋鈕進行無級調節，在液晶面板上有電流大小參數指示。為更精準的設定電流值。 電流可調及顯示范圍為1A～200A連續可調。
4）模式選擇按鈕：點一下切換下一個模式，循環漸進。
5）保存按鈕：可以保存調好的參數，下次開機參數不變。
6）延氣選擇按鈕：可以選擇延氣時間2.5S和5S，延氣時間是焊補后的氣體還繼續吹的時間。
二、模式功能介紹：
本機共五種工作模式：單點模式、簡易模式(傻瓜模式)、連續模式、阻焊模式、氬焊模式。
按下該鍵可對這五種工作模式進行連續循環選擇，當選到最后的高級氬焊模式后，再按此鍵，便再進入了第一種工作模式（單點工作模式）。該參數在液晶面板上以大號字及突出的白色為底色顯目的顯示出來。
各工作模式說明：
單點工作模式：每控制腳踏一次，只進行一次焊接工作。可根據所要焊絲粗細等情況對工作的電流大小和焊接時間可進行調節。此時間隔時間不可調，屏幕不顯示
簡易模式(傻瓜模式)：直接選擇焊絲直徑，不用調節其他繁瑣的參數直接工作。有兩種結構選擇，模具平面和模具棱角(邊角)。
連續工作模式：此工作模式一般是焊接較為熟練后的手工操作或用于自動焊接設備上工作，在此工作模式下。可根據需要進行 各項參數的調節。
阻焊工作模式：本功能主要為對焊絲的預先固定而設計的，當要焊較大的一個平面缺陷時，要先用多條焊絲平行的預固定在工件上，焊后形成一個的連成片的焊補效果， 或對有些工件的棱角邊角進行焊補時，而對焊絲進行的預先固定，當然也可用于較薄焊片或焊絲的修補。阻焊模式有 單點阻焊和連續阻焊二種工作方式，焊接的時間是可調的。
氬焊工作模式：在此模式下，間隔時間和焊接時間功能都不顯示，意為不可進行調節，此時只能調節電流大小旋鈕進行高級氬焊的操作。
若控制開關閉合則，液晶上的工作狀態指示“待機”會顯示成“工作”，若控制開關不動作（斷開）則工作狀態會顯示為“待機”。
|
焊接參數設置參考
|
|
平面結構
|
|
棱角結構
|
|
直徑mm
|
焊接時間ms
|
焊接電流A
|
直徑mm
|
焊接時間ms
|
焊接電流A
|
|
0.3
|
40
|
50
|
0.3
|
40
|
50
|
|
0.4
|
50
|
60
|
0.4
|
45
|
60
|
|
0.5
|
50
|
95
|
0.5
|
50
|
80
|
|
0.6
|
60
|
110
|
0.6
|
60
|
100
|
|
0.8
|
95
|
135
|
0.8
|
80
|
130
|
|
1.0
|
120
|
160
|
1.0
|
100
|
160
|
|
1.2
|
160
|
180
|
1.2
|
120
|
180
|
|
1.6
|
250
|
200
|
-
|
-
|
-
|
|
注：參數表提供參考，具體視工作環境個人因素而定，還需微調。
|
